ZX自吸泵

清水泵

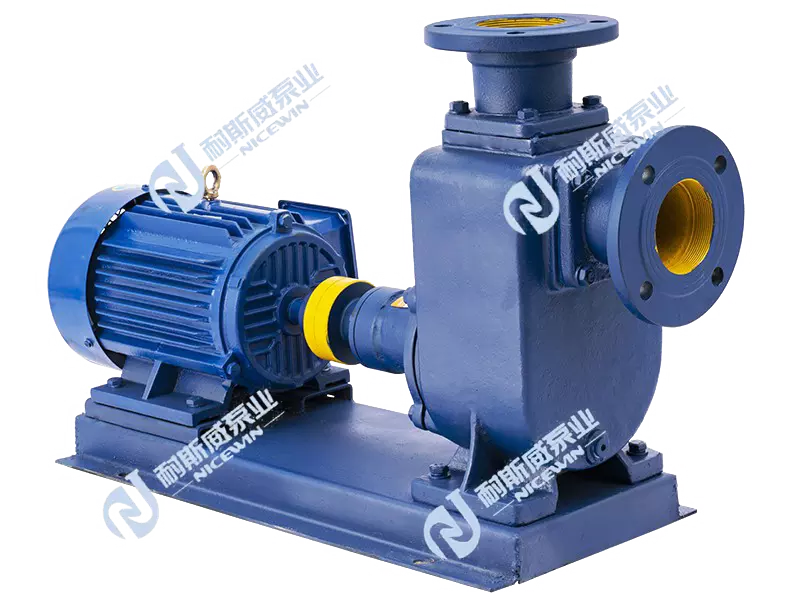

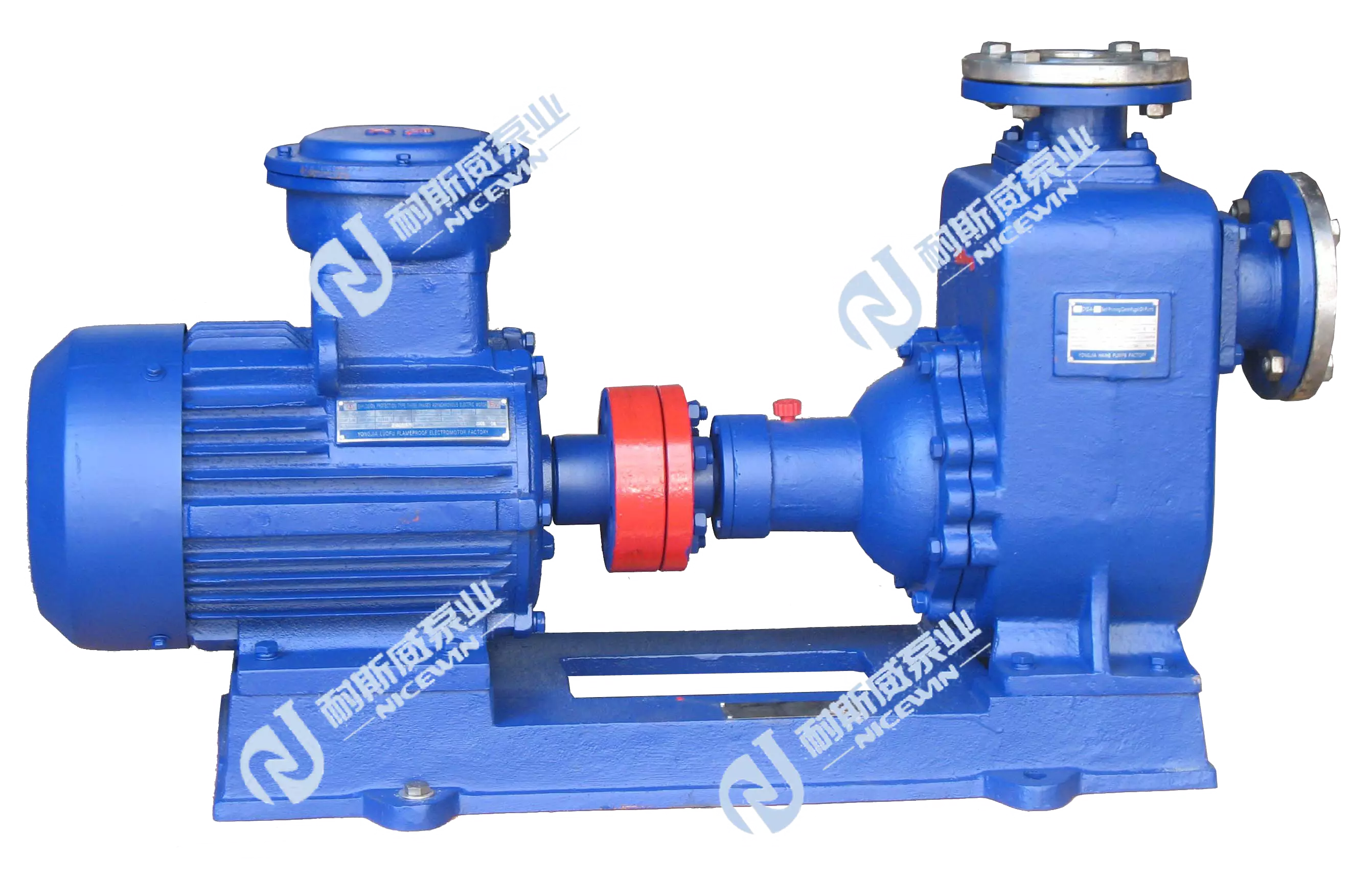

ZX系列型泵是卧式自吸泵。该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构简单，工作可靠，无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

1、结构简单，工作可靠，无故障工作时间长，维护、使用方便、体积小、重量轻、效率高。

2、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

适用范围：

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。
2、装上摇臂式喷头、又可将水冲到空中后.散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30％以下)。
4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的配套泵种。

ZX型系列自吸离心泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

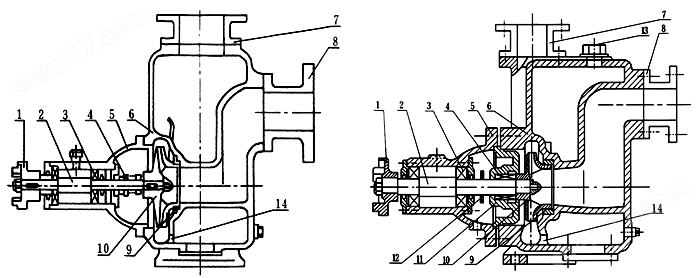

1	联轴器	2	泵轴	3	轴承	4	机械密封	5	轴承体	6	泵壳	7	出口座
8	进口座	9	前密封环	10	叶轮	11	后盖	12	档水圈	13	加液孔	14	回液孔

序号	型号	流量 (m³/h)	扬程 (m)	电机功率 (kW)	电机重量 (kg)	转速 (r/min)	进口口径(mm)	出口口径(mm)
1	25ZX3.2-20	3	20	1.1kw	75	2900	25	25
2	25ZX3.2-32	3	32	1.5kw	85	2900	25	25
3	32ZX3.2-20	3.2	20	1.1kw	75	2900	32	32
4	32ZX3.2-32	3.2	32	1.5kw	85	2900	32	32
5	40ZX6.3-20	6.3	20	1.5kw	78	2900	40	40
6	40ZX6.3-32	6.3	32	2.2kw	90	2900	40	40
7	40ZX10-40	10	40	4kw	126	2900	40	40
8	50ZX15-12	15	12	1.5kw	74	2900	50	50
9	50ZX18-20	18	20	2.2kw	74	2900	50	50
10	50ZX12.5-32	12.5	32	3kw	91	2900	50	50
11	50ZX20-30	20	30	4kw	92	2900	50	50
12	50ZX14-35	14	35	4kw	126	2900	50	50
13	50ZX10-40	10	40	4kw	126	2900	50	50
14	50ZX12.5-50	12.5	50	5.5kw	142	2900	50	50
15	50ZX15-60	15	60	7.5kw	201	2900	50	50
16	50ZX20-75	20	75	11kw	205	2900	50	50
17	65ZX30-15	30	15	3kw	105	2900	65	65
18	65ZX25-32	25	32	5.5kw	120	2900	65	65
19	65ZX25-50	25	50	7.5kw	148	2900	65	65
20	65ZX25-70	25	70	15kw	210	2900	65	65
21	80ZX35-13	35	13	3kw	107	2900	80	80
22	80ZX43-17	43	17	4kw	117	2900	80	80
23	80ZX40-22	40	22	5.5kw	136	2900	80	80
24	80ZX50-20	50	20	5.5kw	136	2900	80	80
25	80ZX50-32	50	32	7.5kw	125	2900	80	80
26	80ZX60-40	60	40	11kw	250	2900	80	80
27	80ZX40-50	40	50	15kw	255	2900	/	/
28	80ZX60-55	60	55	18.5kw	285	2900	80	80
29	80ZX60-70	60	70	22kw	295	2900	80	80
30	100ZX100-20	100	20	11kw	235	2900	100	100
31	100ZX100-32	100	32	15kw	245	2900	100	100
32	100ZX100-40	100	40	18.5kw	256	2900	100	100
33	100ZX100-50	100	50	22kw	266	2900	100	100
34	100ZX100-65	100	65	30kw	443	2900	100	100
35	100ZX100-75	100	75	37kw	455	2900	100	100
36	150ZX150-20	150	20	18.5kw	297	2900	150	150
37	150ZX150-32	150	32	22kw	330	2900	150	150
38	150ZX150-40	150	40	30kw	456	2900	150	150
39	150ZX170-55	170	55	45kw	587	2900	150	150
40	150ZX170-65	170	65	55kw	665	2900	150	150
41	150ZX200-32	200	32	30kw	600	1450	150	150
42	150ZX200-40	200	40	37kw	670	1450	150	150
43	150ZX200-45	200	45	45kw	695	1450	150	150
44	200ZX350-20	350	20	37kw	660	1450	200	200
45	200ZX350-25	350	25	45kw	700	1450	200	200
46	200ZX350-32	350	32	55kw	760	1450	200	200
47	200ZX350-40	350	40	55kw	795	1450	200	200
48	200ZX350-45	350	45	75kw	825	1450	200	200
49	200ZX280-63	280	63	90kw	960	1450	/	/
50	250ZX500-32	500	32	75kw	1000	1450	/	/
51	250ZX400-50	400	50	90kw	1020	1450	/	/
52	300ZX600-32	600	32	90kw	1050	1450	/	/
53	300ZX500-50	500	50	110kw	1540	1450	/	/
