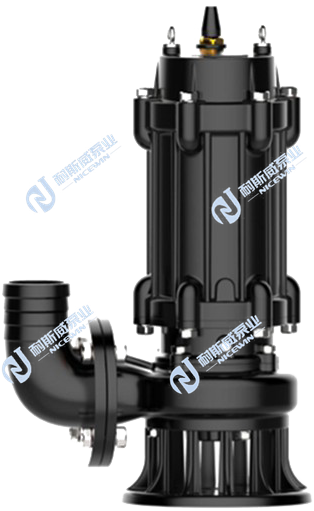

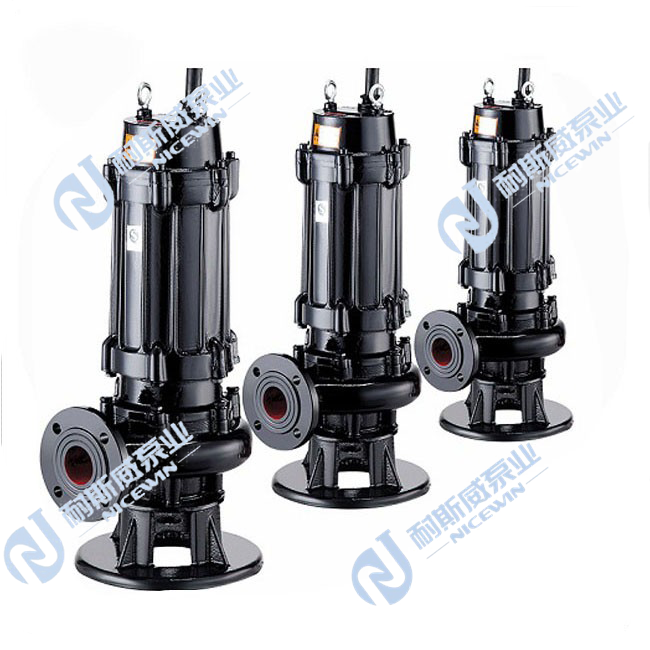

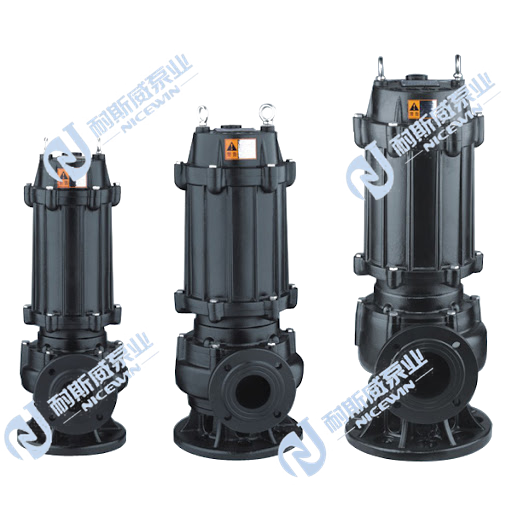

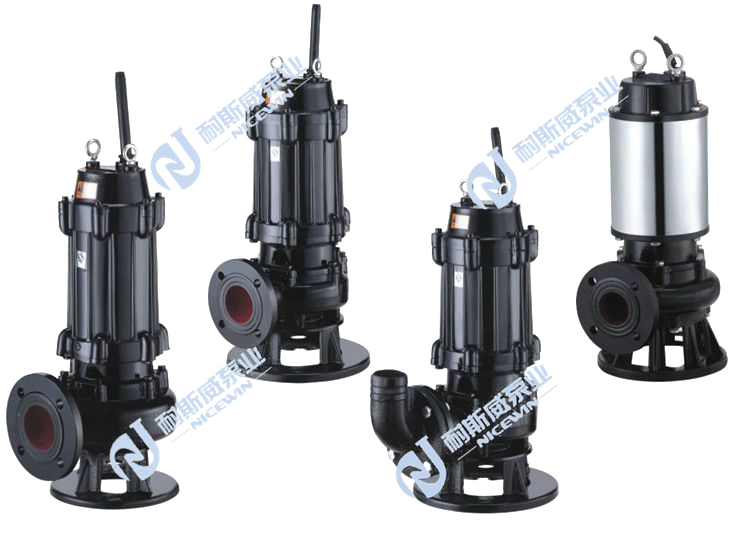

WTU型潜水式无堵塞排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列潜水排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
1. 采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2. 机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3. 整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4. 该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5. 可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6. 浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用方便。
7. WTU潜污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8. 有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
适用范围
WTU型潜水污水泵适用于化工、市政工程、石油、医院、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合),并且广泛作为抗旱水泵、防洪水泵。WTU潜污泵也可用于抽送清水及带腐蚀性介质。
使用条件
1、电机额定电压380V,频率50HZ三相交流电源。
2、输送介质温度不超过40°,(高温可定做)。
3、输送液体介质PH值为4-10。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.3×103Kg/m3
WTU潜水排污泵(WTU水泵、QW水泵)结构紧凑,并设置了各种状态显示,保护装置,使得泵运行安全、可靠。
1、独特的电缆密封设计,排除了电缆漏水的隐患。
2、定子采用F级绝缘,装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却,保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关,对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头,对水泵侧机械密封实施监护,一旦漏水,控制系统将报警保护。
6、波纹管式双端面机械密封,密封材料为碳化钨、碳化硅及硬质合金,防止水进入电机,保证电机安全可靠运转。
7、副叶轮用于平衡机械密封外部压力,防止水进入油室,从而延长电泵的使用寿命。
8、叶轮设计独特,大流道能够通过长纤维及污物,抗堵塞、防缠绕、过流能力强。
型号 | 流量 m³/h | 扬程 m | 电机 功率 KW | 口径 | 转速 r/min | 电压 |
---|---|---|---|---|---|---|
50WTU10-10-0.75 | 10 | 10 | 0.75 | 50 | 2900 | 220/380 |
25WTU5-22-1.1 | 5 | 22 | 1.1 | 25 | 2900 | 220/380 |
32WTU6-20-1.1 | 6 | 20 | 1.1 | 32 | 2900 | 220/380 |
40WTU7-18-1.1 | 7 | 18 | 1.1 | 40 | 2900 | 220/380 |
50WTU10-12-1.1 | 10 | 12 | 1.1 | 50 | 2900 | 220/380 |
65WTU15-9-1.1 | 15 | 9 | 1.1 | 65 | 2900 | 220/380 |
50WTU10-16-1.5 | 10 | 16 | 1.5 | 50 | 2900 | 220/380 |
65WTU20-10-1.5 | 20 | 10 | 1.5 | 65 | 2900 | 220/380 |
80WTU40-7-1.5 | 40 | 7 | 1.5 | 80 | 2900 | 220/380 |
100WTU50-5-1.5 | 50 | 5 | 1.5 | 100 | 2900 | 220/380 |
50WTU9-22-2.2 | 9 | 22 | 2.2 | 50 | 2900 | 220/380 |
65WTU20-15-2.2 | 20 | 15 | 2.2 | 65 | 2900 | 220/380 |
80WTU40-10-2.2 | 40 | 10 | 2.2 | 80 | 2900 | 220/380 |
100WTU50-7-2.2 | 50 | 7 | 2.2 | 100 | 2900 | 220/380 |
50WTU15-25-3 | 15 | 25 | 3 | 50 | 2900 | 380 |
65WTU25-18-3 | 25 | 18 | 3 | 65 | 2900 | 380 |
80WTU45-12-3 | 45 | 12 | 3 | 80 | 2900 | 380 |
100WTU60-9-3 | 60 | 9 | 3 | 100 | 2900 | 380 |
50WTU15-30-4 | 15 | 30 | 4 | 50 | 2900 | 380 |
65WTU25-25-4 | 25 | 25 | 4 | 65 | 2900 | 380 |
80WTU40-16-4 | 40 | 16 | 4 | 80 | 2900 | 380 |
100WTU60-12-4 | 60 | 12 | 4 | 100 | 2900 | 380 |
50WTU15-40-5.5 | 15 | 40 | 5.5 | 50 | 2900 | 380 |
65WTU25-30-5.5 | 25 | 30 | 5.5 | 65 | 2900 | 380 |
80WTU40-22-5.5 | 40 | 22 | 5.5 | 80 | 2900 | 380 |
100WTU60-18-5.5 | 60 | 18 | 5.5 | 100 | 2900 | 380 |
80WTU80-13-5.5 | 80 | 13 | 5.5 | 80 | 1450 | 380 |
100WTU110-10-5.5 | 110 | 10 | 5.5 | 100 | 1450 | 380 |
150WTU150-7-5.5 | 150 | 7 | 5.5 | 150 | 1450 | 380 |
