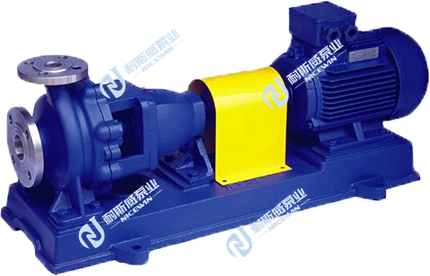

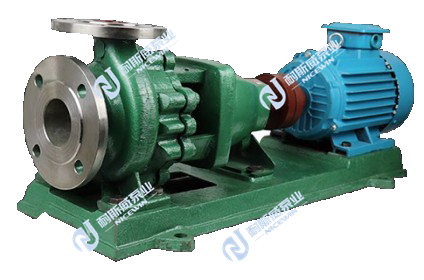

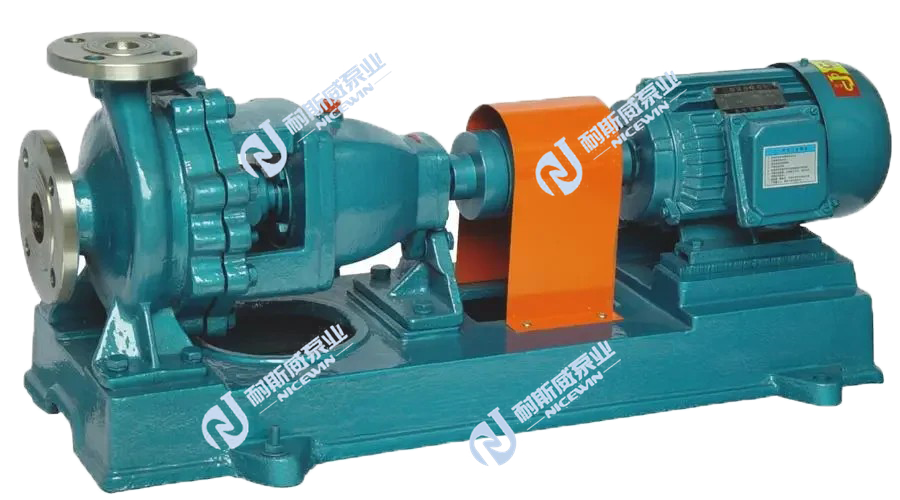

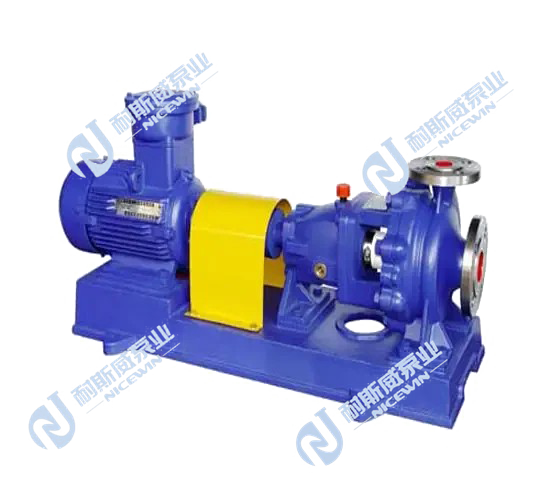

IH型化工泵是单级单吸悬臂式离心泵,供输送不含固体颗粒具有腐蚀性、粘度类似水的液体,其标记额定性能点和尺寸等效采用国际标准,是一种用以取代F型耐腐蚀泵更新换代的节能产品,具有性能范围广、效率高、“三化”水平高和维修方便等特点,泵体材质可选不锈钢304、不锈钢316L和双相钢。

IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。
