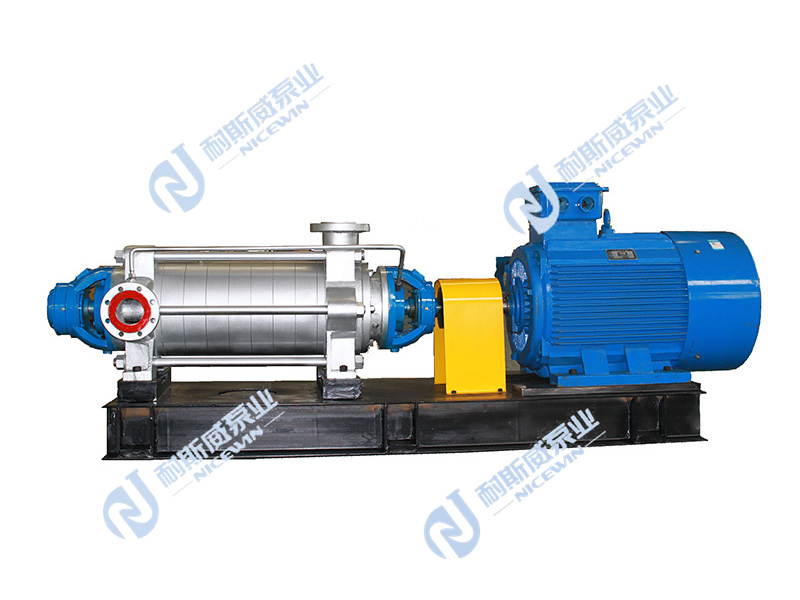

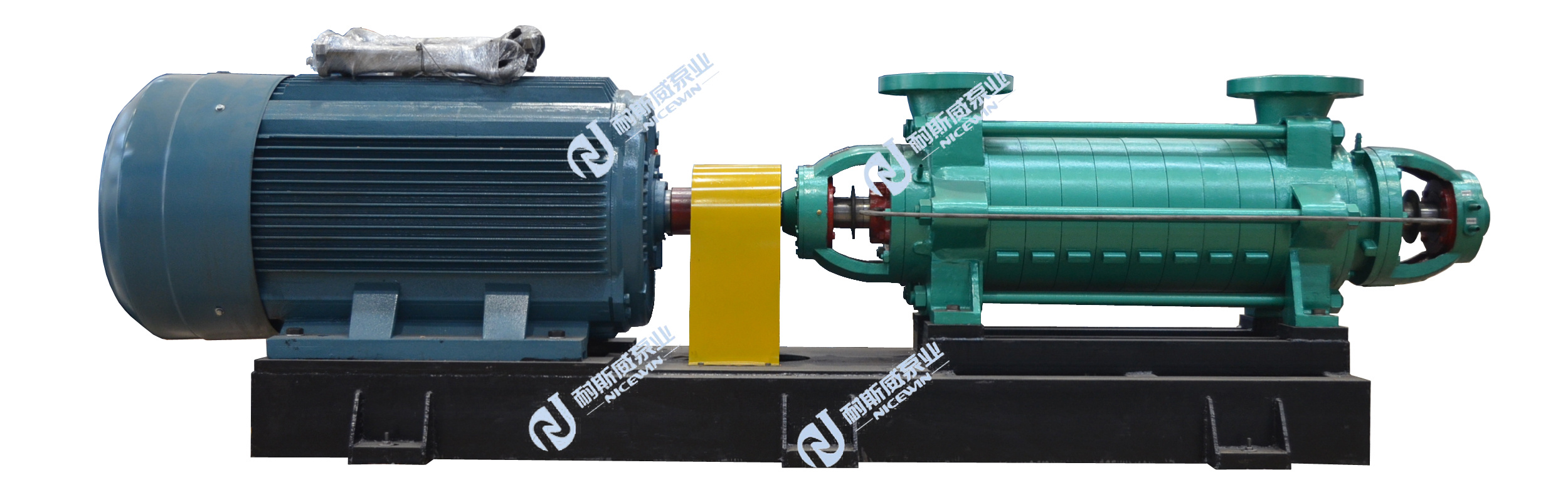

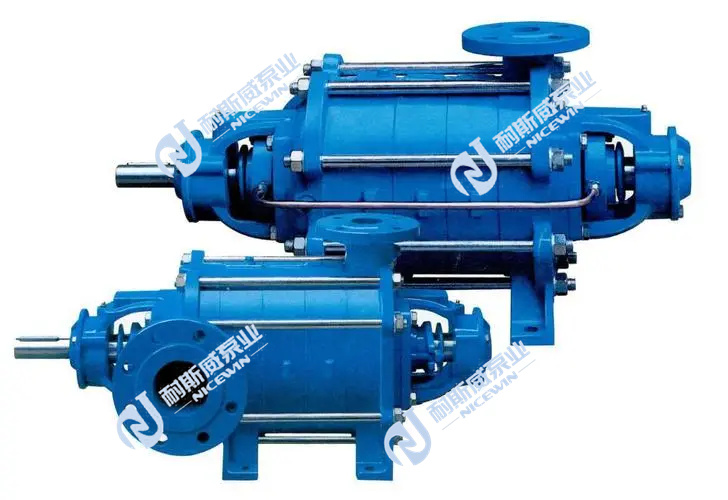

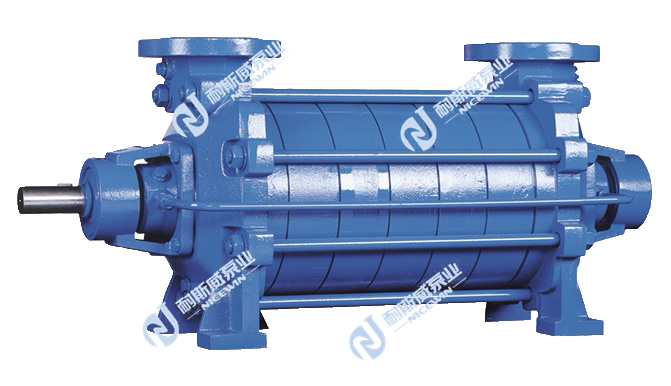

D、DM、DF、DY、DG型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
产品特性:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105
产品特点:
1、水力模型先进,效率高,性能范围广。泵运行平稳,噪音低。
2、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
3、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
适用范围:
卧式多级离心泵主要适用于城市高层建筑给排水及消防增压用水、园林喷灌、远距离送水、生活用水、工厂,矿山给排水、采暖,暖桶空调循环、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
使用条件:
D:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的液体,被输送介质的温度为0~+80℃,泵吸入口为水平,吐出口垂直向上。
DM:适用于输送含少量固体颗粒、物理化学性质类似于清水的液体,被输送介质的温度为0~+80℃,泵吸入口为水平、吐出口垂直向上。
DG:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的物体,被输送介质的温度为-20℃~150℃,泵的吸入口、吐出口均垂直向上。
DY:适用于输送不含固体颗粒的石油产品或类似于水的其他液体,被输送介质的温度为-20℃~+400℃,泵的吸入口、吐出口均垂直向上。
DF:适用于输送不含固体颗粒的腐蚀性液体,被输送介质温度为-20℃~+150℃,泵的吸入口、吐出口均垂直向上。
D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封,根据用户需要也可采用机械密封。除D85-67,D155-67型泵采用滑动轴承、稀油润滑外,其余采用滚动轴承、油脂润滑
型号 | 级数 | 流量(m³/h) | 流量(L/s) | 扬程(m) | 功率(kW) |
---|---|---|---|---|---|
50D-8 | 3 | 18 | 5 | 28.5 | 3 |
50D-8 | 4 | 18 | 5 | 38 | 4 |
50D-8 | 5 | 18 | 5 | 47.5 | 5.5 |
50D-8 | 6 | 18 | 5 | 57 | 5.5 |
50D-8 | 7 | 18 | 5 | 66.5 | 7.5 |
50D-8 | 8 | 18 | 5 | 76 | 7.5 |
50D-8 | 9 | 18 | 5 | 85.5 | 7.5 |
50D-8 | 10 | 18 | 5 | 95 | 11 |
50D-8 | 11 | 18 | 5 | 104.5 | 11 |
50D-8 | 12 | 18 | 5 | 114 | 11 |
80D-12 | 2 | 32.4 | 9 | 22.7 | 3 |
80D-12 | 3 | 32.4 | 9 | 34.1 | 5.5 |
80D-12 | 4 | 32.4 | 9 | 45.4 | 7.5 |
80D-12 | 5 | 32.4 | 9 | 56.8 | 7.5 |
80D-12 | 6 | 32.4 | 9 | 68 | 11 |
80D-12 | 7 | 32.4 | 9 | 79.5 | 11 |
80D-12 | 8 | 32.4 | 9 | 90.8 | 15 |
80D-12 | 9 | 32.4 | 9 | 102.2 | 15 |
80D-12 | 10 | 32.4 | 9 | 113.5 | 15 |
80D-12 | 11 | 32.4 | 9 | 124.9 | 18.5 |
80D-12 | 12 | 32.4 | 9 | 136.2 | 18.5 |
80D-30 | 2 | 43 | 12 | 60 | 15 |
80D-30 | 3 | 43 | 12 | 90 | 18.5 |
80D-30 | 4 | 43 | 12 | 120 | 22 |
80D-30 | 5 | 43 | 12 | 150 | 30 |
80D-30 | 6 | 43 | 12 | 180 | 37 |
80D-30 | 7 | 43 | 12 | 210 | 45 |
80D-30 | 8 | 43 | 12 | 240 | 55 |
80D-30 | 9 | 43 | 12 | 270 | 55 |
80D-30 | 10 | 43 | 12 | 300 | 55 |
100D-16 | 2 | 54 | 15 | 35.2 | 11 |
100D-16 | 3 | 54 | 15 | 52.8 | 15 |
100D-16 | 4 | 54 | 15 | 70.4 | 18.5 |
100D-16 | 5 | 54 | 15 | 88 | 22 |
100D-16 | 6 | 54 | 15 | 105.6 | 30 |
100D-16 | 7 | 54 | 15 | 123.2 | 30 |
100D-16 | 8 | 54 | 15 | 140.8 | 37 |
100D-16 | 9 | 54 | 15 | 158.4 | 37 |
100D-16 | 10 | 54 | 15 | 176 | 45 |
100D-16 | 11 | 54 | 15 | 198.6 | 55 |
100D-16 | 12 | 54 | 15 | 211.2 | 55 |
125D-25 | 2 | 108 | 30 | 40 | 18.5 |
125D-25 | 3 | 108 | 30 | 60 | 30 |
125D-25 | 4 | 108 | 30 | 80 | 37 |
125D-25 | 5 | 108 | 30 | 100 | 45 |
125D-25 | 6 | 108 | 30 | 120 | 55 |
125D-25 | 7 | 108 | 30 | 140 | 75 |
125D-25 | 8 | 108 | 30 | 160 | 75 |
125D-25 | 9 | 108 | 30 | 180 | 90 |
125D-25 | 10 | 108 | 30 | 200 | 90 |
150D-30 | 2 | 162 | 45 | 54 | 37 |
150D-30 | 3 | 162 | 45 | 82 | 55 |
150D-30 | 4 | 162 | 45 | 109 | 75 |
150D-30 | 5 | 162 | 45 | 136 | 90 |
150D-30 | 6 | 162 | 45 | 163 | 110 |
150D-30 | 7 | 162 | 45 | 191 | 132 |
150D-30 | 8 | 162 | 45 | 218 | 160 |
200D-43 | 2 | 280 | 77 | 86 | 110 |
200D-43 | 3 | 280 | 77 | 122.4 | 160 |
200D-43 | 4 | 280 | 77 | 163.2 | 200 |
200D-43 | 5 | 280 | 77 | 204 | 250 |
